Deltar(em) 8x40

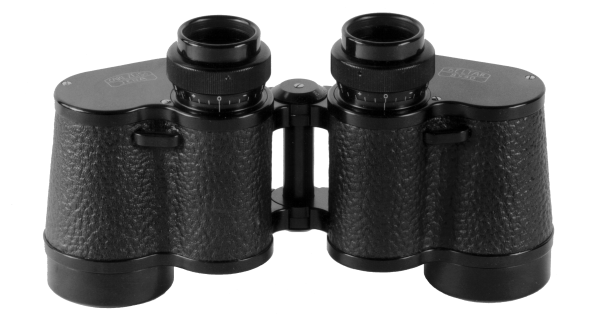

Das Deltar (mit Einzelokulareinstellung) beziehungsweise das Deltarem (mit Mitteltriebsfokussierung) waren die ersten Gläser, die ein solch extremes scheinbares Sehfeld von etwa 90 Grad aufgewiesen haben.

Erreicht wurde das durch den Einsatz einer asphärischen Fläche im Okular. Jedoch ist zu erkennen, das trotz dieser Maßnahme eine ganz erhebliche Randunschärfe vorhanden ist.

Nicht zu unterschätzen ist auch die Verzeichnung. Sie erreicht fast 25%. Hier kommen die unter Basics/Verzeichnung getroffenen Ausführungen voll zum tragen. Die reine Betrachtung der Verzeichnung könnte als sehr störend empfunden werden. Sie ist jedoch in Verbindung mit einem solchen leicht zu händelnden Fernglas noch zu vertreten.

Das Sehfeld errechnet sich mit 198 m auf 1000 m oder ca. 11,3 Grad. Die dem Design zu Grunde liegende Vergrößerung ist 7,75x. Nach der Winkelbeziehung sind das 87,6 Grad. Man kann also sagen, daß dieses Gerät der Winkelbeziehung entspricht.

Die Austrittspupillen-Schnittweite beträgt immerhin für ein solches Ultraweitwinkelglas beachtliche 12,6 mm.

Schnittbild und Darstellung der Abbildungsleistung als PDF
